邯鄲磚廠PP脫硫塔改造工作原理及工藝流程圖：

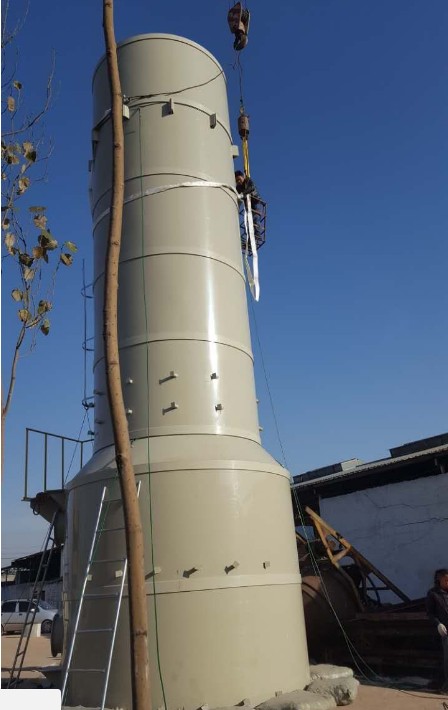

邯鄲磚廠PP脫硫塔（外觀見附圖一）工作原理：

邯鄲磚廠生產設備所產生的汽渦旋流的煙氣先顛末除塵器除塵，隨后煙氣就會經煙道從塔底進入磚廠脫硫塔。由于在脫硫塔內設置了多層旋流板，旋流板塔具備良好的氣液充分接觸的前提條件，在從塔頂直噴而下的堿液，在旋流板上停止霧化，使得煙氣中的SO₂與噴淋塔內的堿液充足接觸吸收、反響后，經過脫硫洗濯后的凈煙氣就會顛末除霧器，在脫水后進入換熱器中，升溫后的煙氣就會經引風機經由排氣煙囪排入大氣層中。

      通過汽渦式引風機后的煙氣經過換熱器降溫后，進入到逆流塔預脫硫設備中，再經U頸進入到逆流塔中處理脫硫污染廢氣，FGD進口煙氣經換熱器加熱后，經由過程增壓風機送到煙囪排放，而當磚廠脫硫塔停運或者變亂時候，FGD裝配進口擋板被封閉，煙氣就會由旁路煙道排向煙囪煙道，由于旁路煙道不設置關斷門，煙氣就會經由過程增壓風機導葉裝置停止調理，每套磚廠脫硫塔漿液輪回泵計劃配備4臺母管束噴淋。氧化風機計劃配置1臺，設置脫硫塔內氧化風噴嘴進口距塔底高度約300mm，噴嘴噴口直徑設計為DN15，設置數目較多，輪回泵進口漿池設計為切泡池，切泡池與氧化池經由過程隔墻隔斷開，隔墻高度為3000mm，在氧化池漿液在跨越3000mm時，這樣才能達到切泡池中，接收塔調劑運轉液位要求在5700mm，參加反應的石膏漿液一部分會經由過程脫水體系天生石膏，一部分則間接經由過程拋漿體系排擠裝配。

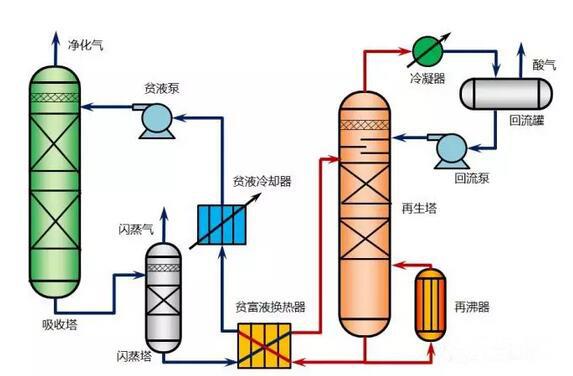

PP脫硫塔工藝流程圖（附圖二）
