布袋除塵器的工作原理及粉塵處理流程剖析圖文解說：

布袋除塵器的除塵作用效果工作原理（見附圖一）是：含塵氣體當經過布袋除塵器時，由于粉塵被濾袋而阻留，在經過凈化后的氣體由排風口排出，沉積在濾袋上的粉塵顆粒，必須要經過各種清灰方式，才能使其沉降到集塵斗中再被卸出。布袋除塵器的清灰機構如圖(a)振打型、(b)逆流反吹型-(c)氣環反吹型和(d)脈沖噴吹型。

布袋除塵器的工作原理圖（附圖一）

振打型一般是使用的機械振動濾袋，用振打方式將除塵布袋上的粉塵振動下來。逆流反吹型就是使用與含塵氣流反方向活動的氣流，將濾袋上的粉塵徹底吹落下來。氣環反吹型布袋除塵器就是使用具有噴發壓縮空氣縫隙的氣環，沿圓筒形濾袋外側進行上下移動，將濾袋上的粉塵使用噴吹裝置吹落下來。脈沖噴吹型是使用脈沖控制儀每隔30~60秒，將壓縮空氣從噴嘴經過喇叭口噴入濾袋一次(每次噴吹 0.1秒)。含塵氣流是由濾袋四周進入濾袋中，經濾袋過濾后的氣體從濾袋內經過喇叭口排出。在清灰作業時，使用壓縮空氣突然噴入，使布袋遭到向外撐的振動力及向外的噴發氣流，把濾袋上附著的粉塵振吹下來。布袋除塵器能夠凈化比重較輕的粒度小至0.5微米的微細粉塵，除塵功率超過旋風除塵器，用于處理氣體量不大的情況更為有利。因此用于質料磨、水泥磨極為適當，一方面鳳量不大，同時對質料及水泥微細粒子收回又很重要。另一方面因設備費用低，操作管理完全能夠自動化，所以在水泥工業中一般用作第二級除塵設備。小水泥廠目前一般使用中部振打zx型袋式除塵器或自制簡易袋式除塵器。

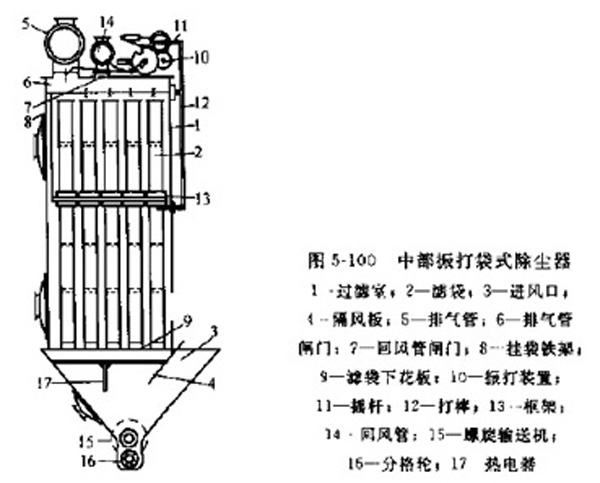

為闡明其工作原理在下面我們就以ZC型袋式除塵器（見附圖二）為例進行說明，ZC型振打袋式除塵器是由振打清灰設備、濾袋、過濾室(箱體)、集塵斗、進出口風管及螺旋輸送機等主要部分所組成。它的結構如圖所示。過濾室1，是依據布袋除塵器的標準有所不同，將其分成2-9個分室，在每個分室內分別掛有14個沱袋。2，含塵氣體是由進風口3進人，再經過隔風板4，然后分別進入各室的濾袋中。氣體再經過濾袋過濾后，然后經過排氣管5排出室外。在除塵器進行排氣時，排氣管閘板6翻開，此時回風管閘板7為封閉狀態。氣體的活動主要是靠通風機抽吸的作用效果。將濾袋的上口懸掛在掛袋鐵架8位置上，且呈封閉狀態。把濾袋的下口固定在花板9位置上。通過頂部的振打設備10，然后再經過搖桿11打棒12與框架13相連接。布袋除塵器的這些原理您了解了嗎？如對我們公司的產品感興趣，請來函來電聯系我們。

            布袋除塵器結構工作流程剖析圖（附圖二）
