一、【內容簡介】

鍋爐水膜脫硫除塵器是鍋爐脫硫除塵器的其中一種濕式除塵設備，它是集環保除塵、脫硫、自排或機械排灰以及補水自控于一體的綜合除塵裝置。并具有操作維護管理方便、溶液左右除塵器內循環使用、耗水量少、運行經濟實用等諸多優點。鍋爐水膜脫硫除塵器是采用中科院的zui新研究成果，即使用TO樹脂作防腐耐磨處理、除塵設備殼體采用金屬或陶瓷板塊砌筑結構并與金屬陶瓷的混合的一種結構設計，該設計方案確保了使用壽命，不論從技術上還是經濟上，都可與麻石脫硫除塵器相媲美。它被廣泛使用在各種工業領域、電站鍋爐，而且是尤為對煤粉、流化床等鍋爐脫硫很理想的廢氣除塵技術裝備。

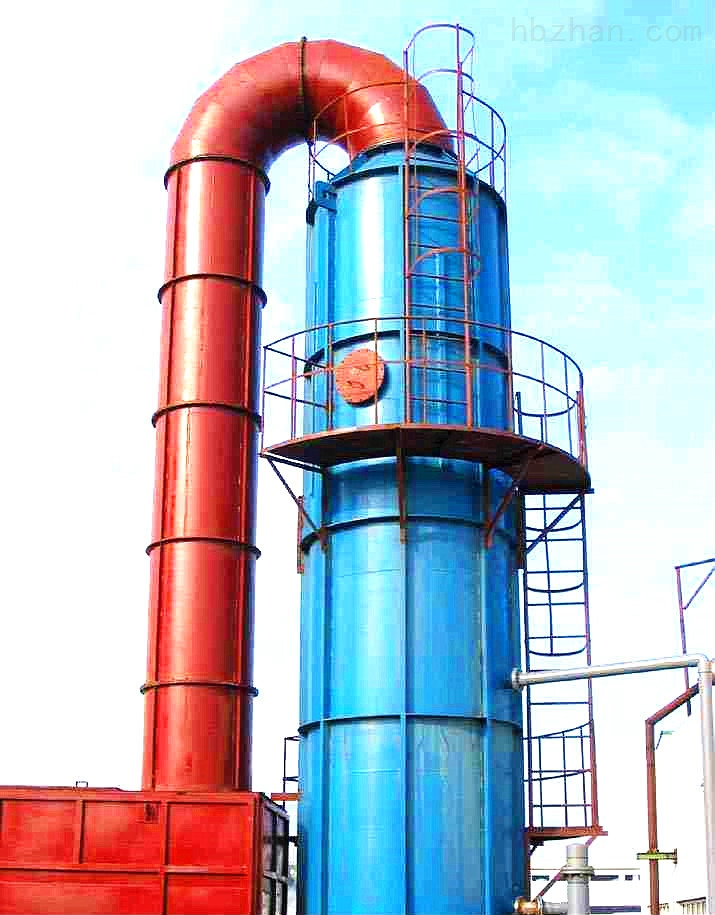

鍋爐水膜脫硫除塵器（附圖一）

二、【鍋爐水膜脫硫除塵器的研發設計原則】

　　1、該除塵器廢氣處理技術先進、經濟合理，是切實有效的煙氣治理工藝。

　　2、該設備運行起來非常可靠、阻力也小，不會產生對鍋爐運行工況的影響。

　　3、該除塵器具有足夠的除塵脫硫效率，能夠保證廢氣達標排放。

　　4、除塵器在使用中，為降低運行費用，使用脫硫劑須來源可靠，其副產品處置合理。廢氣粉塵不外排也不產生二次污染，使脫硫除塵使用水能夠循環利用。

　　5、在設計時已充分考慮到對占用場地的要求，設計考慮使整套脫硫系統結構緊湊，盡量減少占地面積。

　　6、研發中考慮盡量利用廠內已有的設施和資源，以達到減少投資的需要。

　　7、設備運行起來操作很簡便，維護管理也很方便。

　　8、在設備使用中應當采取適當措施，避免鍋爐脫硫系統結垢和堵塞現象的發生。

　　9、該設備使用壽命長，噪音很小，但也必須設有可靠防腐措施。

　　10、設備在安裝中施工工期短。

　　11、鍋爐脫硫除塵裝置設計布局合理、操作維護簡單、不結垢、不堵塞，與鍋爐同步運行率達到100%。

三、【鍋爐水膜脫硫除塵器工藝流程】

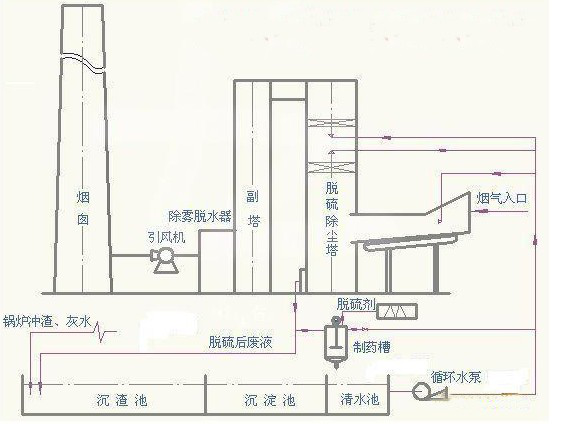

鍋爐水膜脫硫除塵器工藝流程（附圖二）

 四、【鍋爐水膜脫硫除塵器的工藝特點】

　　鍋爐水膜脫硫除塵器與石灰石或石灰濕法脫硫工藝相比較，鈣鈉雙堿法原則上具有以下優點：

　　1、用鈉堿法脫硫工藝，所使用循環水基本上是[Na ]的水溶液，該設備在循環過程中，對水泵、管道、設備等均無腐蝕與堵塞現象，便利于設備運行與保養。

　　2、吸收劑的再生工藝和脫硫渣的沉淀工藝均發生在脫硫塔外進行，這樣避免了脫硫塔內的堵塞和磨損現象，有效提高了運行的可靠性，很大程度上降低了其操作費用。

　　3、所使用的鈉基吸收液其吸收SO2速度很快，故可采用較小的液氣比值，要求達到較高的脫硫效率，一般要在90%以上才可。

　　4、相對于除塵脫硫一體化技術而言，可考慮提高石灰的利用率。

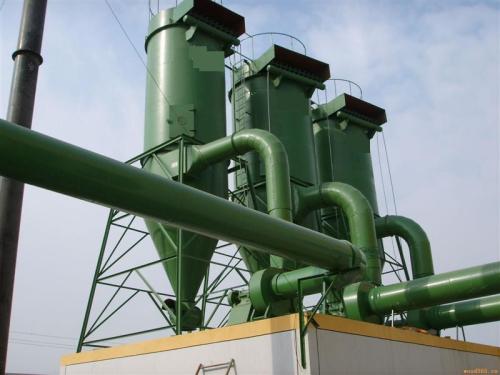

鍋爐水膜脫硫除塵器（附圖三）

五、【鍋爐水膜脫硫除塵器的工藝流程內容介紹】

　　1、鍋爐脫硫鈉-鈣雙堿法【Na2CO3--Ca(OH)2】，是采用純堿來吸收鍋爐中產生的SO2，利用石灰還原再生，石灰再生后吸收劑被循環使用，無廢水排放。

　　3、在從鍋爐脫硫除塵器(預除塵中，除去大部分粗顆粒粉塵后，可用可不用)來的煙氣，經過增壓風機加壓之后，先經過文丘里段，此時煙氣經過文丘里喉部的縮放處，氣流流速明顯從慢到快再到慢，因而在喉管入口處與噴入的霧化堿液進行充分混合接觸，煙氣中部分SO2被堿液充分吸收，在煙氣中的細小粉塵被氣霧濕潤而造成凝聚，使其密度相應增大。煙氣經預脫硫并增濕后，再沿脫硫塔下部切線方向進入旋流板塔(我公司設計的塔與常規旋流板塔有些區別，取消降液裝置，每層塔板的漿液由上部霧化噴淋層落下的凝結的液滴組成)，由于塔板葉片的導向作用而旋轉上升，并在塔板上將霧化噴淋層落下的漿液重新噴成幾十微米的細霧滴，使氣液間接觸面積急劇增大(比水膜除塵器的氣液接觸面積增大幾百至上千倍)。液滴被氣流帶動迅速產生旋轉，旋轉所產生的離心力會強化氣液間的接觸，zui后被甩到塔壁上，并沿脫硫塔壁下流。

　　由于塔內提供了良好的氣液接觸條件，氣體中的SO2被堿性液體吸收(脫硫)后效果非常好。旋流板塔由于特殊的內部結構設計，所決定了它是一種高效通用型傳質設備，該設備具有通量大、壓降低、操作彈性寬、不易堵、效率高等諸多優點，其綜合性能遠遠優于國內外普遍使用的濕法煙氣脫硫除塵裝置。從設計因素再加上旋流板上面的霧化噴淋層，漿液噴淋系統的設計，使噴淋層的設置達到所要求的噴淋漿液的覆蓋率，使得吸收溶液與煙氣充分接觸，從而保證了在適當?shù)囊?氣比(L /G)之下，能可靠地實現所要求的脫硫效率，從而完成煙氣的脫硫吸收和進一步除塵(塔內總共設置2層旋流板和2層霧化噴淋層)作用。

　　經過鍋爐脫硫除塵器除塵脫硫后的煙氣會向上通過塔頂?shù)某F板，并利用煙氣本身的旋轉作用與旋流除霧板的強導向作用，此時將產生強大的離心力，使煙氣中的液滴被甩向脫硫塔內壁，從而可有效地去除煙氣中的水滴。鍋爐除塵器脫硫并除去水霧后的煙氣，可直接進入煙道并由煙囪直接排放出去。與此同時，為了方便脫硫系統的檢修工作，以及應付緊急的情況，設計另建一旁路煙道。

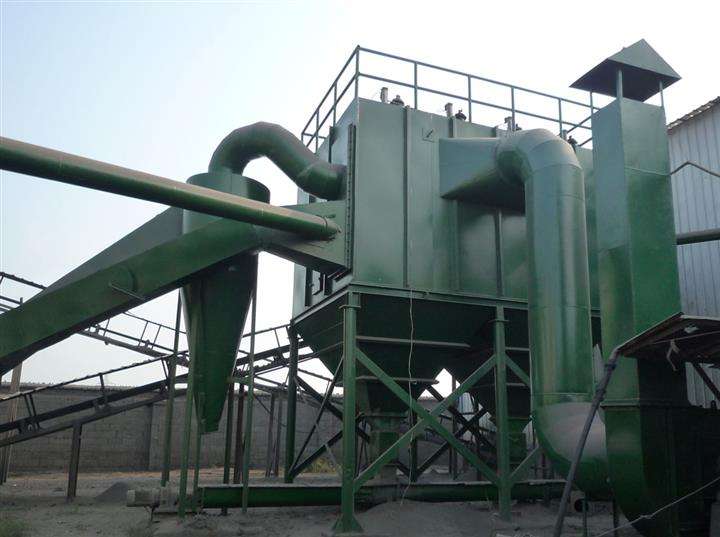

鍋爐水膜脫硫除塵器（附圖四）

因此我們在工藝先進、運行可靠和經濟合理的原則下，為了zui大限度的減小一次性的投資、達到節能降耗和系統維護方便。為廣大用戶提供完善的研發、生產、安裝、使用和售后服務的一條龍服務體系，用戶朋友如遇到除塵方面的難題，可咨詢我公司技術部，我們會竭誠為您服務。
