反吹風布袋除塵器清灰裝置的工作原理是什么

反吹風布袋除塵器也是常用的布袋除塵器之一，今天著重給大家講述這種袋式除塵器，反吹風布袋除塵器（負壓反吹風布袋除塵器工作原理見附圖）的結構是由除塵器箱體、框架、灰斗、閥門（卸灰閥、反吹風閥門、風量調節閥）、風管（進風管、排風管、反吹風管）、差壓系統、走梯平臺以及電控系統組成的。何謂反吹風清灰其實就是利用大氣或者除塵系統循環煙氣進行反吹（吸）風清灰的結構型式。它也是逆向氣流清灰的一種形式，下面就向大家介紹反吹風布袋除塵器清灰裝置的工作原理是什么？

反吹風布袋除塵器的清灰結構有以下幾種型式，分別和不同結構的反吹風除塵器配合使用。

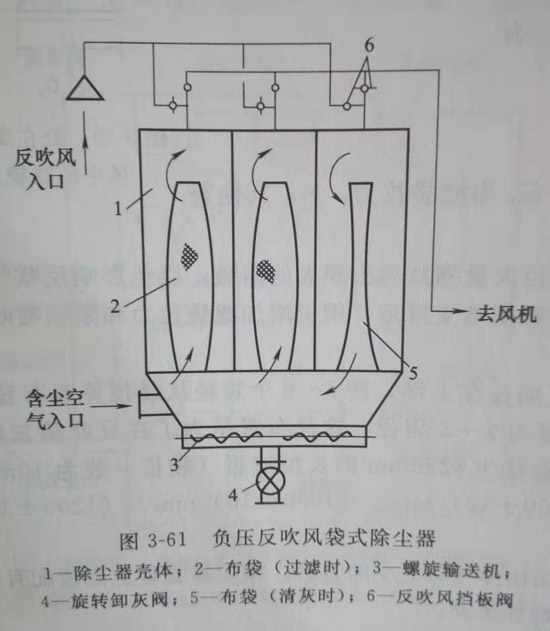

負壓反吹風布袋除塵器工作原理（附圖）

（1）三通換向閥：三通換向閥有三個進出口，除塵器濾袋室正常除塵過濾時氣體由下口至排氣口，反吹口關閉。反吹清灰時，反吹風口開啟，排氣口關閉。

（2）一、二次擋板閥：實際是氣動輕型蝶閥，工作時一次閥打開，二次閥關閉；反吹清灰時，一次閥關閉，二次閥打開，相當于把三通換向閥一分為二。

（3）回轉切換閥：其工作原理是當除塵器進行分室反吹時，回轉噴吹管裝置在控制裝置作用下，按程序旋轉并停留在清灰布袋室風道位置。此時濾袋處于不過濾狀態，同時反吹氣流逆向通過布袋，將粉塵清落。該程序依次進行直至全部濾袋清灰完畢，回轉噴吹管自動停留于零位，除塵器恢復氣室過濾狀態。

（4）盤式提升閥：主要用于反吹風布袋除塵器的盤式提升閥有兩類：一類是用于負壓反吹布袋除塵器，結構同脈沖除塵器提升閥。另一類是用于正壓反吹風布袋除塵器。

（5）機械回轉裝置：回轉反吹袋式除塵器反吹風系統，包括：反吹風機、調節閥、反吹風管、機械回轉裝置和反吹風噴嘴以及風機減振設施。其中主要是機械回轉裝置，機械回轉裝置有撥叉式和轉動式兩種。
