布袋除塵器提升閥結構及工作原理

一、布袋除塵器的提升閥的結構構成

布袋除塵器提升閥也稱作提高閥，提升閥的結構是由氣缸、電磁換向閥、閥板、提高桿組成的。當要求開關限位時可加設檢查開關，也可以使用氣缸上自帶的磁性開關進行限位檢查，一般的旁通閥是帶行程檢查裝置的。

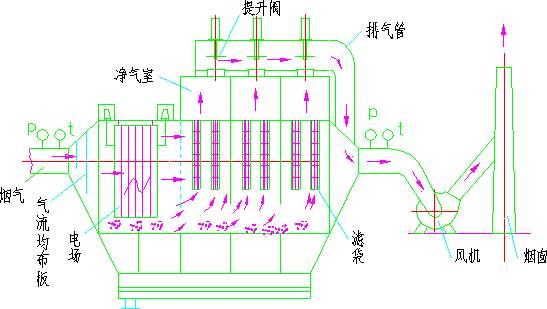

布袋除塵器提升閥結構位置圖（附圖）

二、布袋除塵器提升閥在設備中的工作原理

一般電控上操控提高閥的是只有操控電磁換向閥一個操控動作線，動作線的頭數是依據所選的換向閥決定的。我們所說的高溫是由用戶自己設定的，當設定好極限溫度后，當每到這個溫度時PLC就會自動主動翻開提高閥，使得煙氣不經過濾袋直接排出。其主要意圖是保護濾袋不被燒壞。因此所謂的高溫即是你選用濾袋能接受的Z高溫度值，我們可以依據這個值來設定提高閥翻開的溫度。

布袋除塵器一般規劃為負壓作業方式，若在此條件下，要隔絕一個過濾室（使一個過濾室離線），只需把離線提高閥進行封閉。當離線清灰時，該閥是WEIYI封閉的閥，提高閥的啟閉動力是由一個雙作用氣缸所提供，而受單電控電磁閥的操控。提高閥的方位由行程限位開關操控和顯現。在除塵器作業狀況下單室離線保護時，工作人員進入過濾室之前則必須將提高閥封閉，并將電磁閥及球閥一起封閉，而且一起將灰斗進風口處的手動調節閥封閉，然后的話方可翻開上部頂蓋進行維修作業。
