機械振打式布袋除塵器說明書

機械振打式布袋除塵器裝置是一種布袋除塵器，該除塵器也是過濾式移動式布袋收塵器(見附圖)的一種類型，實恒公司生產的該單機小型布袋除塵器的類型有UF、HD、GP等多種類型，振打式布袋除塵器裝置是使得含塵氣流通過過濾材料而將粉塵進行分離捕集的除塵裝置。而這種除塵裝置的顯著特點主要是采用纖維織物作為濾料，一般常常使用在工業尾氣的除塵方面。它的除塵效率一般可達到99%以上。即使它是很古老的除塵方法之一，但是經過改進后由于它效率高、性能穩定可靠、操作簡單，因而會獲得工業除塵領域越來越廣泛的應用。

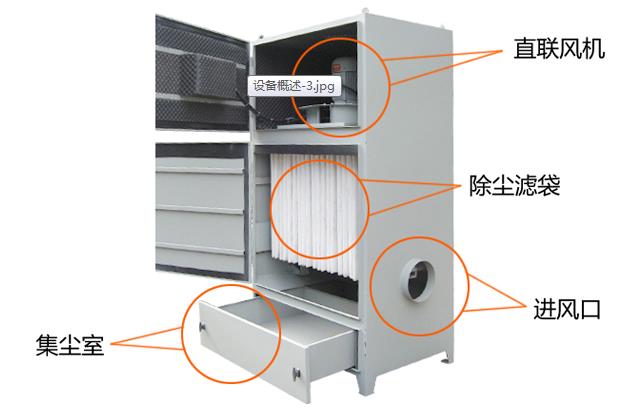

機械振打袋式除塵器結構圖（附圖）

機械振打式布袋除塵器使用說明書：

1、該除塵器配備有透明有機玻璃進氣管段1付，并配有動壓測定環，與微壓計配合使用可進行測定進口管道流速和流量。

2、自動粉塵加料裝置(采用調速電機)，可用于配置不同濃度的含灰氣體。

3、除塵器入口管段采樣口，用于入口氣體粉塵的采樣，也可利用比托管和微壓計在此位置處測定測得管道流速。

4、布袋除塵器的入口、出口測壓環，在與U型壓差計一道則是用來測定布袋除塵器的壓力損失的部件。

5、有機玻璃制布袋除塵器內含滌綸針刺氈覆膜濾袋、振動清灰電機及卸灰斗。

6、出口管段采樣口，是用于出口氣體粉塵的采樣，也可利用比托管和微壓計在此處測定管道流速。

7、除塵器風量調節閥，是用于調節系統風量的。

8、該除塵器高壓離心通風機，是為了系統運行提供動力的。

9、除塵器配備的儀表電控箱，是用于系統的運行控制的部件。
