脈沖布袋除塵器脈沖控制器安裝方法

脈沖布袋除塵器是主要依靠脈沖控制儀（也叫脈沖控制器）來進行清灰的，本網站前面給大家講過：根據布袋除塵器的_結構類型，其清灰方法可采用在線清灰 , 也可采用離線清灰方法，布袋除塵器設備_當采用離線清灰時，必先行關閉清灰室的主脈沖氣閥, 然后將PLC電控裝量按照順序的_啟動清灰室上的每個脈沖閥的_電磁閥, 使得壓縮空氣將沿噴吹管_而噴入濾袋，隨后進行清灰的，脈沖布袋除塵器控制器接線圖（見附圖），脈沖布袋除塵器的_氣路設計是至關重要的, 它的設計安裝正確與否會直接關系到_除塵器的結構阻力的大小，也即關系到除塵設備在運行時的_電耗量的大小 。脈沖控制器安裝時其接線方法為：接線前應注意并正確讀取_在印刷板上的接線符號，AC220V端子應該_接AC220V電壓，應“當”應該接地線，注意千萬不要接錯， 1至始終位_（比如10位控制儀_應為1~10，并以此類推）_以及DC24V端子（公用線）應接至_電磁脈沖閥，將脈沖控制儀印刷板上的_壓差控制應當輸入端子與壓差控制儀（壓差控制儀需配）的_輸出觸點相連接后即可進行定壓差清灰了。

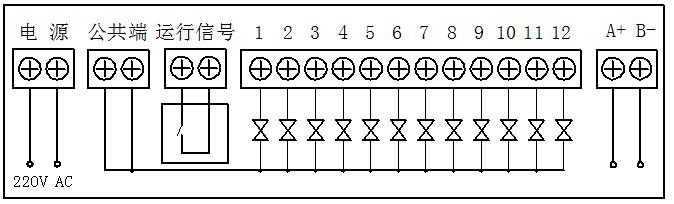

脈沖布袋除塵器控制器接線圖（附圖）

脈沖控制器的_脈沖寬度可在 0.1~0.2s之間范國內調節, 一般除了脈沖間隔時間為5~30s，將其噴吹周期定為4~50min，而喊吹壓力定為 0. 2~0. 3MPa，要在每個除塵凈氣室的花板上、下側_都安裝了壓差計, 這樣就可以隨時了解該室濾袋的積灰情況以及_每個室的氣流均布情況了。脈沖布袋除塵器的_進出口處均要設置_壓力計和溫度計, 這樣就可以了解除塵設備在工作時的_壓力升降變化。
