鍋爐濕式除塵器的工作原理

鍋爐濕式除塵器（工作原理流程圖見附圖）是鍋爐除塵器的一種，前面已經給大家講過，鍋爐除塵器類型分為干式除塵器和濕式除塵器兩種，濕式除塵器有文丘里型、旋流板型、旋流柱型、浮球型、篩板型、氣動乳化型式，在燃煤工業鍋爐和窯爐煙氣脫硫領域應用非常廣泛，下面就由實恒小編為大家講述鍋爐濕式除塵器的工作原理：

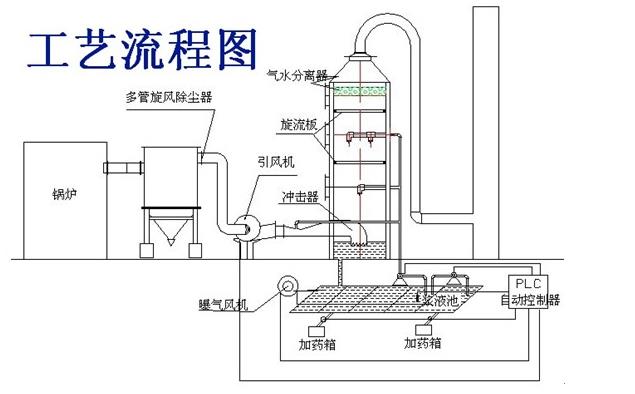

鍋爐濕式脫硫除塵器工作原理流程圖（附圖）

鍋爐濕式除塵器的工作原理

工業領域產生的含塵煙氣從鍋爐引入脈沖布袋除塵器，經布袋除塵器的濾袋過濾清灰后，煙氣顆粒物則會通過氣泵振動，進入清灰系統并從漏斗排出。煙氣經干式除塵清潔后再進入濕式脫硫除塵塔（脫硫塔），首先先進入脫硫區，采用多層噴淋裝置，對噴無死角，使得煙氣與吸收液充分混合溶解，噴淋塔霧化噴嘴采用模塊組合形成而成，采用內插入梭形噴嘴系統，形成雙文丘里通道。脫硫塔噴嘴是采用不銹鋼螺旋型式噴嘴，具有耐腐蝕、耐磨損、不易堵塞，從而增強了脫硫效率。當煙氣進入除塵脫硫塔體的下部，并沿切向進入脫硫塔內，在脫硫塔離心力的作用下，使煙塵和水霧做趨壁運動，煙氣碰到濕壁后迅速被捕集，在脫硫塔體內的煙氣經旋流板的作用而上升，煙氣氣流則被分割成若干個層面，并且與來自上部的吸附液無數次接觸碰撞，經過多層處理后，再進行一系列物理和化學反應后而完成除塵煙氣脫硫任務，而后再經過Z型脫水板捕集以后，進而完成煙氣含水率5%后排放出去，從而煙氣脫硫過程完成。
