大型布裝除塵器內部結構原理圖

大型布袋除塵器（結構見附圖）結構的穩定性需要精確計算的，因為除塵器結構的失穩現象在實踐工程案例中也經常會產生。當大型布袋除塵器結構強度在滿足設計要求時，也應該特殊注意結構的穩定性能。大型脈沖布袋除塵器的凈化氣體的方式一般為外濾式，當廢氣含塵氣體由導流管進入到各單元過濾室時，在因為設計中濾袋底部距離進風口上口的垂直距離，有足夠、合理的氣流通過，和適當導流和自然流向分布，在達到整個過濾室內空氣分布均勻，含塵氣體中的顆粒粉塵則會通過自然沉降經分離后直接落入灰斗中，其余粉塵則會在導流系統的疏導下，而隨氣流進入到中箱體過濾區，從而被吸附在濾袋的外表面，經過過濾后的清潔氣體則會透過濾袋經由上箱體、排風管而排出至大氣中。

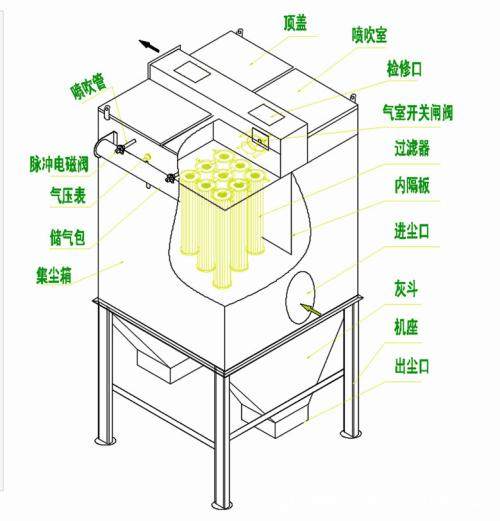

大型布裝除塵器內部結構原理圖（附圖）

大型布袋除塵器的濾袋是采用壓縮空氣進行噴吹清灰的，除塵器的清灰結構由氣包、噴吹管和電磁脈沖控制閥等結構組成。布袋除塵器過濾室內在每排濾袋出口頂部均裝配有一根噴吹管，每根噴吹管下側在正對濾袋中心均設有噴吹口，在每根噴吹管上也均設有一個脈沖閥，并與壓縮空氣氣包相連通。大型布袋除塵器清灰時，電磁閥就會自動打開脈沖閥，使用壓縮空氣經由噴吹清灰控制裝置（差壓或定時、手動控制時），按照設定程序打開電磁脈沖噴吹程序，壓縮氣體就會以極短促的時間內，按次序通過各個脈沖閥經噴吹管上的噴嘴，誘導數倍于噴射氣量的空氣而進入濾袋，并且形成一定空氣波，使得濾袋會由袋口至底部而產生急劇的膨脹和沖擊振動，就會產生很強的清灰作用，而抖落濾袋上的粉塵。
