天然氣蒸汽鍋爐脫硫塔脫硫工藝流程

     天然氣蒸汽鍋爐的脫硫塔脫硫工藝流程通常采用濕法脫硫技術，其核心是通過堿性吸收劑與煙氣中的二氧化硫（SO?）發生化學反應，將其轉化為無害的化合物。以下是典型的工藝流程及關鍵環節：

     一、工藝流程概述
     煙氣引入
     天然氣蒸汽鍋爐燃燒產生的煙氣（含SO?）通過引風機送入脫硫塔底部。煙氣溫度通常在120-180℃之間。
     預降溫（可選）
     若煙氣溫度過高，需通過噴淋冷卻或換熱器降溫至50-70℃，以優化吸收效率并避免吸收劑揮發。
     吸收反應

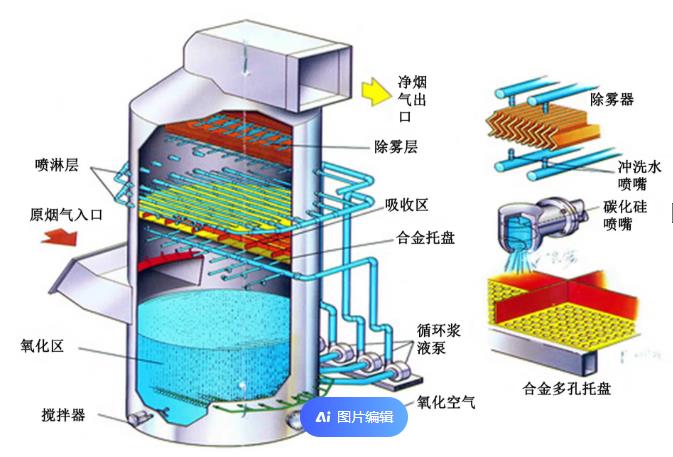

     煙氣在脫硫塔內自下而上流動，與自上而下噴淋的堿性吸收劑（如石灰石漿液、氫氧化鈉溶液或氨水）逆流接觸。吸收劑中的堿性成分（如Ca2?、OH?）與SO?發生化學反應：
     石灰石-石膏法：
     SO2+CaCO3+2H2O→CaSO3? 21H2O+21CO2+23H2O
     生成的亞硫酸鈣（CaSO?）進一步氧化為石膏（CaSO?·2H?O）。
     氨法脫硫：
     SO2+2NH3+H2O→(NH4)2SO3
     進一步氧化為硫酸銨（(\text{NH}_4)_2\text{SO}_4），可作為化肥回收利用。
     4. 氣液分離
     脫硫后的煙氣通過除霧器去除夾帶的液滴，避免“石膏雨”現象，確保排放煙氣含濕量達標。
     副產物處理
     石灰石-石膏法：生成的亞硫酸鈣經氧化后形成石膏，脫水后可作為建材原料。
      氨法：硫酸銨溶液經濃縮、結晶后制成化肥。
      凈煙氣排放

      處理后的煙氣通過煙囪排放，SO?濃度可降至35mg/m3以下（超低排放標準）。

      二、關鍵技術參數
      吸收劑pH值：石灰石-石膏法中，漿液pH值通常控制在5.0-6.0，以平衡SO?吸收效率和設備防腐需求。
      液氣比（L/G）：一般為2-15L/m3，確保氣液充分接觸。
      鈣硫比（Ca/S）：石灰石-石膏法中，Ca/S比為1.02-1.05，以實現高效脫硫并減少吸收劑浪費。

      氧化空氣量：向吸收塔底部鼓入空氣，將亞硫酸鈣氧化為硫酸鈣，氧化率需≥95%。

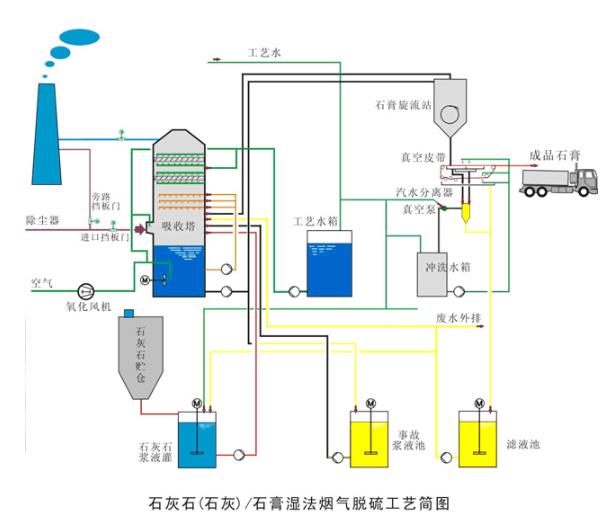

      天然氣蒸汽鍋爐脫硫塔脫硫工藝流程圖如下：

      三、工藝特點與優勢
      脫硫效率高：濕法脫硫效率可達95%以上，滿足超低排放要求。
      副產物資源化：石膏和硫酸銨均可回收利用，降低運行成本。
      技術成熟：濕法脫硫技術經過長期發展，設備可靠性高，適用于大規模工業應用。
