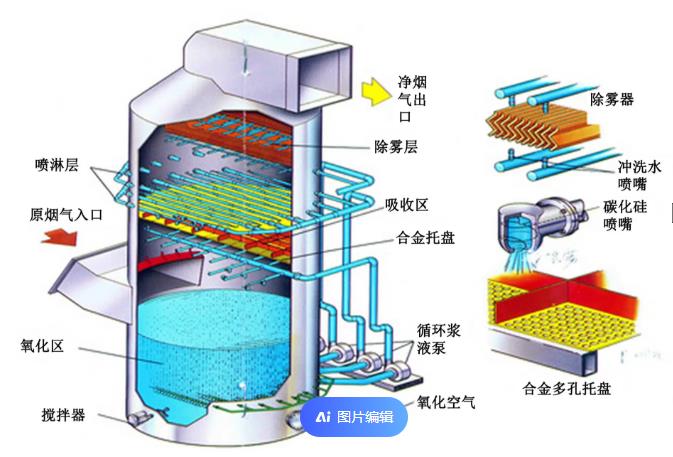

電廠不銹鋼脫硫塔的內部結構與原理圖

     電廠不銹鋼脫硫塔的內部結構與原理如下：
     一、內部結構
     1、填料層或噴淋層：廢氣進入脫硫塔后，與內部填充的吸收劑（如石灰水或其他堿性溶液）接觸，發生化學反應。填料層可增加氣液接觸面積，提高脫硫效率；噴淋層則通過噴淋系統將吸收液噴淋成無數細小的液滴，與含硫氣體充分接觸反應。
     2、氣液分離器（除霧器）：反應后的混合物進入分離段，除霧器可除掉煙氣中攜帶的液滴，保證凈化后的氣體不含液滴。
     3、漿液池：位于脫硫塔底部，用于儲存吸收液，攪拌器位于漿液池中，起到漿液擾動的作用，避免石膏等顆粒物沉積。
     4、氧化風管：向塔內漿液池注入空氣，把亞硫酸鹽氧化成硫酸鹽，配套設備為氧化風機。
     5、進出口煙道：進口煙道用于將廢氣引入脫硫塔內進行處理，出口煙道用于將凈化后的氣體排放至大氣中。
