布袋除塵器壓差裝置結構和原理

布袋除塵器壓差裝置結構（見附圖）是由取壓孔、管路系統和壓力計組成的。布袋除塵器壓差裝置原理是利用靜壓原理而進行工作的。壓差裝置是袋式除塵器的重要組成部分，可是日常中往往會不被重視，所以經常會造成除塵器測壓出現錯誤，而且致使測壓裝置不能反映布袋除塵器的性能真實運行情況。下面就將布袋除塵器壓差裝置分部結構組成分別詳細介紹如下：

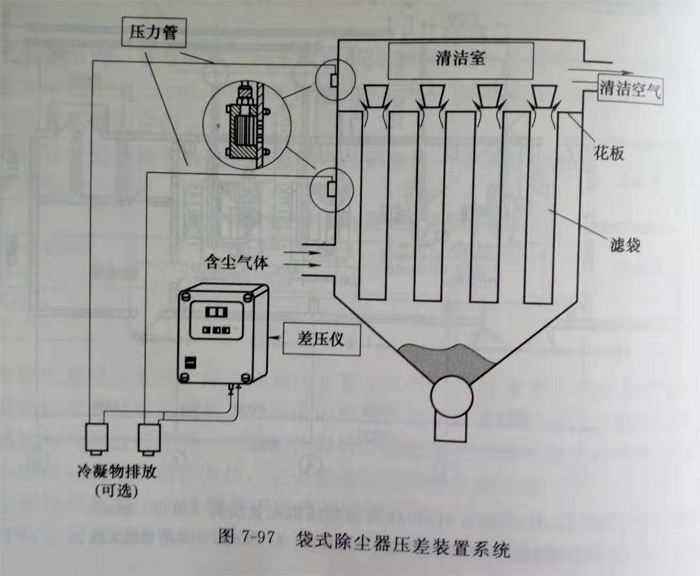

布袋除塵器壓差裝置結構圖（附圖）

1、取壓測孔

布袋除塵器的取壓孔位置一般設在除塵器的壁板上，在花板上下各有1個測點，測整個除塵器的壓差時，則在除塵器進口和出口各設1個測點。取壓孔型式有普通取壓孔、垂直取壓孔和防堵取壓孔三種型式。

2、壓差管道

壓差管道直徑一般不小于25mm,管道材質用鍍鋅管或者不銹鋼管，避免管道腐蝕堵塞，水平管道要有不小于1%的坡度，而且要坡向壓力計方向。

3、壓力計選用和防堵

測壓用壓力計，在測除塵器分室的壓差時多用U型壓力計，量程大于4000pa，測整個除塵器壓力時可用U形壓力計，若有壓力監控則選用差壓變送器。不管用哪種壓力計都應在壓力處設管道的清堵口和清堵氣源，清堵氣源壓力大于0.15mpa即可，用壓縮空氣吹掃壓差系統，不僅可以疏通壓差管道，也可以吹掉取壓測孔處的粉塵。
