水泥罐脈沖除塵器結構設計圖案例

水泥罐脈沖除塵器是一種用于水泥罐料倉頂部的粉塵除塵設備，從設計結構和性能上來說是一種自動清灰結構的單體除塵裝置，由于其主要處理過濾氣體中細小的、非纖維性的干燥粉塵或者可回收性干燥粉料，因此除用于建材行業外，還可用于采礦、冶金、機械、化工、糧食加工等工礦企業的料倉使用。

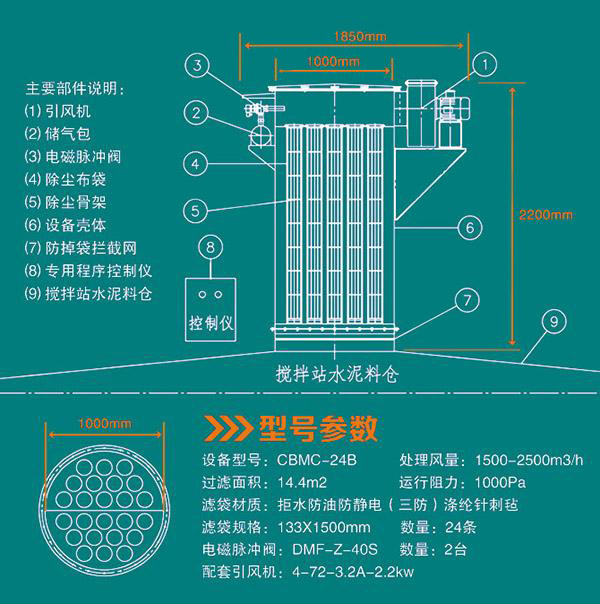

為了便于直觀讓用戶看到該除塵器的外觀及內部結構，現將本公司為鄭州某混凝土攪拌站水泥罐脈沖除塵器的結構設計CAD案例如下：

水泥罐倉頂脈沖除塵器的結構組成：

1）箱體：其中包括濾袋室、凈空氣室、多孔板、濾袋、濾袋籠架、檢修門，外箱體可設計耐壓值為5000pa。

2）出風系統：包括風機、風機配用電機。

3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。

布袋濾料選用

       由于袋式除塵器的主要元件是過濾材料，設計中正確地選擇濾料是確保袋式除塵器的關鍵。倉頂除塵器布袋過濾材料的選擇上需考慮含塵氣體 性質、含塵 濃度、粉塵顆粒 大小、化學 性質、物理 性能、氣體溫度 等技術參數。布袋濾料選用應選擇性能適當的過濾材料，主要性能為既要均勻 致密，透氣性 好，又要 耐熱、耐 腐蝕，還要有一定 的機械 強度，這樣才能延長濾袋的使用壽命，保持良好 的除塵 效率。
