山西沂州鋼鐵廠實恒高爐煤氣脈沖布袋除塵器工藝設計實例

     1、項目名稱

     實恒陜西朔州鋼廠500m3高爐煤氣脈沖布袋除塵器改造

     2、除塵器設計依據

   （1）除塵器設計工藝參數： 筒體直徑DN3900mm，煤氣量13000m3/h，布袋尺寸直徑130mm×6000mm，煤氣壓力0.15Mpa，煤氣溫度100~300℃，FMS針刺氈，排放濃度不大于5~10mg/m3,過濾負荷8臺工作時不大于30m3/(h·m2)。在規定筒體直徑內按濾袋允許間距盡量增加濾袋數量。

   （2）《工業企業煤氣安全規程》（GB6222）。

   （3）《鋼制常壓容器》（JB4735）

     3、設計范圍

     實恒高爐煤氣布袋除塵器系統由布袋除塵器組、煤氣加壓機站、儀控室、輸灰系統等設施組成，鋼結構制作安裝，包括荒（凈）煤氣總管、支管連接管，除塵器本體，濾袋及骨架，中間灰斗，框架，支柱，平臺，梯子，欄桿，放散管，以及保溫與電氣控制的配套安裝。不在設計范圍內的設備有閥門、埋刮板機、斗式提升機、卸灰裝置、振動器、分氣包。

     4、主要設計指標

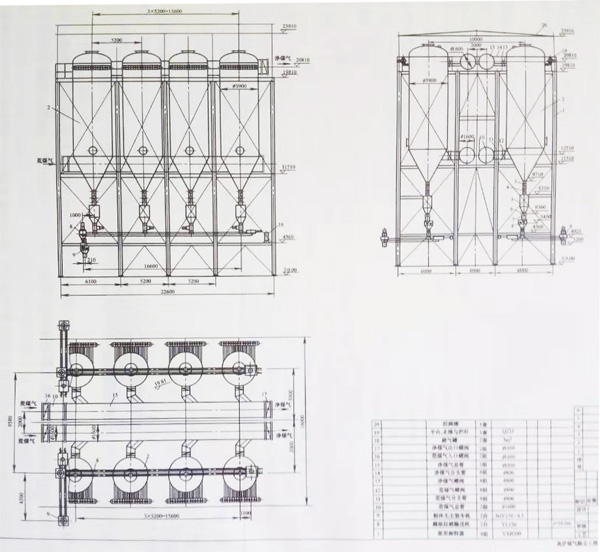

     本除塵器按高爐煤氣煙氣特性與煙塵特性和國內領先的除塵技術，8臺脈沖布袋除塵器組合合離線清灰方式，采用粉體無塵裝車的短流程輸灰工藝。見設計CAD圖如下圖所示：具體方案如下：

      型式      YLFDM8×585

      處理風量  8×16250=130000m3/h

      過濾面積   4680m2

      設備阻力   不大于1500pa

      排放質量濃度    不大于10mg/m3

     5、技術計算

    （1）計算過濾面積（m2）

      S0=q_vt/q_g

      8臺工作時    S_08-1=130000÷8÷30=542m2

      7臺工作時    S_07-1=130000÷7÷35=531m2

     （2）單臺濾袋數量（條）初定FMS濾袋，濾袋規格為直徑140mm×6000mm

   N₀₁=S_08-1/ЛdL=542/3.14*0.14*6=205條

      （3）排列組合，確定濾袋分布 根據脈沖噴吹清灰的要求，采用76.2mm淹沒式電磁脈沖閥，以花板中心線為準，組織濾袋花板孔對稱成排分布。

      （4）計算數據校核

        A、數量：按花板濾袋孔分布最大化的原則，實際裝設直徑140mm*6000mm濾袋222條，走過了205條

        B、過濾面積 S=222*2.638=585m2

        C、過濾負荷  q₈=130000÷8÷585=27.78/(h·m2)

              q₇=130000÷7÷585=31.75/(h·m2)
