活性炭除味設備廢氣凈化原理圖

活性炭吸附箱還稱作活性炭吸附除味箱（原理圖見附圖），還是一種廢氣凈化除味設備，該活性炭吸附箱裝置結構主要是由活性炭層和承托層組成的。活性炭吸附箱所使用的活性炭材料，具有發達的空隙，其比表面積較大，廢氣處理中又具有很高的吸附能力，也正是由于活性炭材料的這種特性，才使得它在凈水的深度處理中而被廣泛應用，比如生活給水、污水后段的（凈水）深度凈化處理等，與此同時活性炭吸附箱又能夠廣泛用于家具木業、化工涂料、金屬表面處理等噴涂、噴漆、烘干等諸多產生有機廢氣及異味場所使用，并采用吸附活性碳而作為吸附介質，將有機廢氣通過多層吸附層進行過濾吸附作用，從而達到廢氣凈化的目的。

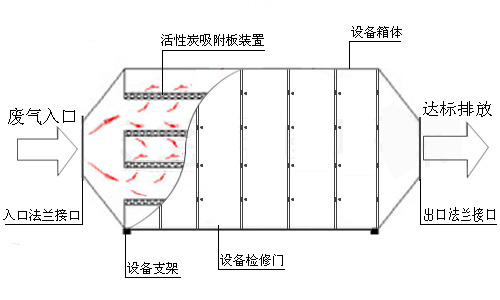

活性炭除味設備廢氣凈化原理圖（附圖）

活性炭除味設備廢氣凈化原理

　　有機廢氣含塵氣體則由風機提供作用動力，由正壓或者負壓方式進入箱體，廢氣由于活性炭固體材料的表面上，受到存在著未平衡和未飽和的分子引力或者化學健力的作用，因此當活性炭固體材料表面與廢氣氣體接觸時，就能夠吸引很多氣體分子，使得廢氣分子會濃聚并保持在固體的表面上，廢氣污染物質因而被吸附，廢氣經過吸附設備過濾后，而進入吸附設備的排塵系統中，被凈化后的氣體則會高空達標排放。
