活性炭吸附脫附催化燃燒設備技術原理與工藝流程圖

一、活性炭吸附脫附催化燃燒設備技術原理與工藝流程圖

1、活性炭吸附脫附催化燃燒設備工藝流程圖（見附圖一）

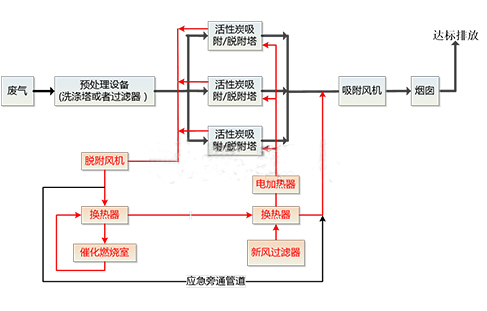

活性炭吸附脫附催化燃燒設備技術原理與工藝流程圖（附圖一）

2、活性炭吸附脫附催化燃燒設備工作原理：

（1）預處理裝置

工業生產產生的有機廢氣可能會含有少量的粉塵，因此在廢氣進入活性炭吸附裝置前還需進行預處理作業，不然的話會堵塞活性炭的微小孔洞，直接會影響活性炭的吸附效果。預處理采用的設備為干式過濾器，一般分兩級過濾（G4初效+F5中效)，同時具有容塵量大、阻力小等特點。

（2）活性炭吸附原理

工業廢氣粉塵在經過前面的預處理后，有機廢氣通過進入活性炭吸附/脫附塔進行吸附處理。吸附脫附塔是利用具有大比表面積的活性炭，有效地將有機溶劑吸附在活性炭外表面，以去除廢氣中的有機物，并達到凈化氣體的作用，經活性炭處理后的潔凈氣體，經過除塵風機、煙囪高空排放。

（3）活性炭脫附階段

而當活性炭吸附廢氣飽和后，自動切換到脫附模式控制，并啟動脫附風機對該吸附床進行脫附。脫附時由風機引入的新鮮空氣，首先會經過換熱器和電加熱室進行預先加熱，將新鮮空氣加熱至接近120℃時會自動進入活性炭床，在活性炭床受熱后，這時活性炭吸附的有機溶劑就會被解吸脫附出來。

（4）催化燃燒階段

由活性炭脫附出來的廢氣流量小、濃度高，經過風機送入到換熱器，然后進入到預熱器，在電加熱器的加熱作用下，使氣體溫度提高到200-300℃左右，這時再進入催化燃燒床。促使有機廢氣氣體在催化劑的作用下發生無焰燃燒，經燃燒被氧化為CO2和H2O，并同時放出大量的熱能，當氣體溫度再進一部升高，該高溫氣體再經過催化燃燒室前的換熱器預熱未經處理的有機氣體，從換熱器出來的氣體再通過新風入口的換熱器，對脫附新鮮空氣進行加熱。兩處換熱器正常工作后，電加熱設備可停止加熱，節約能耗。最終氣體就會通過煙囪引至高空排放。

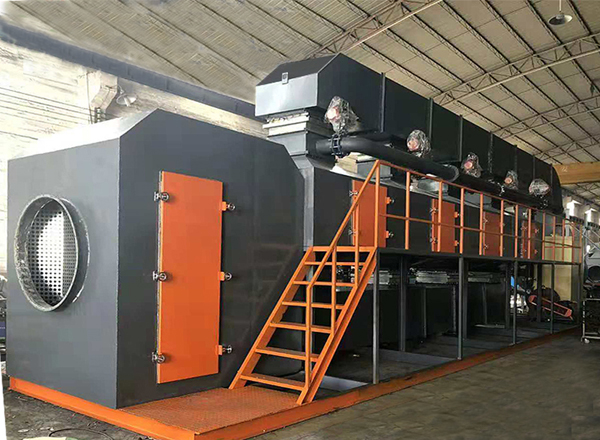

活性炭吸附脫附催化燃燒設備技術原理與工藝流程圖（附圖二）

二、活性炭吸附脫附+催化燃燒設備的應用：

該裝置采用吸附+脫附組合工藝來處理大風量、中低濃度的有機廢氣，可處理的有機溶劑包括苯類、酮類、脂類、醇類、醛類、醚類、烷類和其混合類。可廣泛應用于汽車、造船、家用電器、噴漆、涂裝車間的有機廢氣凈化，也可與制鞋粘膠、印鐵制罐、化工塑料、印刷油墨、漆包線等流水線配套設備使用。
