PPC氣箱式脈沖布袋除塵器結構組成及清灰原理：

一、PPC氣箱式脈沖布袋除塵器設備概述：

     PPC型氣箱式脈沖布袋除塵器，是近年來新推出的一種新型高效脈沖袋式除塵器。它綜合了反吹式脈沖噴吹清灰各類袋式除塵器的優點，也克服了分室反吹清灰強度較差的問題，而且克服了脈沖噴吹清灰需和過濾同時進行的缺點，從而擴大了該除塵器的應用范圍。該除塵器具有分室整體清灰的特點，使用大規格電磁脈沖閥清灰形式，具有清灰能力很強、效果很好，使用壽命長等特點。該型除塵器特別適用于高濃度煙氣粉塵的治理，可以有效簡化粉塵治理的工藝流程，從而降低設備投資成本。該產品產品結構緊湊，占地面積較少，就會降低建設投資。同時具有顯著的環境效益、社會效益和經濟效益，整個填補了氣震式脈沖清灰的國內空白，技術上具有國內領先水平。

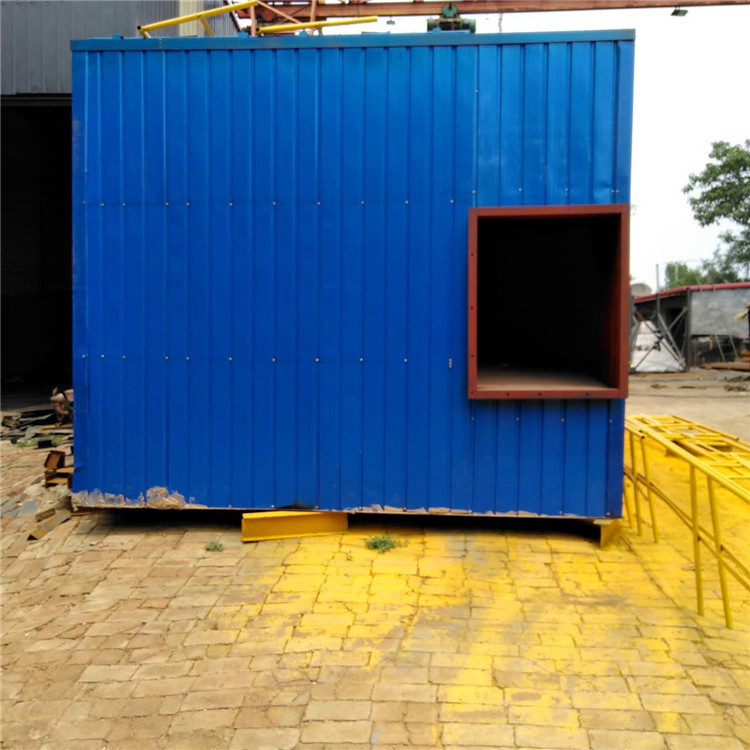

PPC氣箱式脈沖布袋除塵器外觀圖（附圖一）

     PPC氣箱脈沖布袋除塵器具有四個系列33種規格。過濾面積從93-4361m2，處理風量從6900m3/h到314000m3/h，廣泛適用于建材、水泥、冶金、機械、化工和耐火材料行業；特別適用于水泥廠的破碎、包裝、庫頂、熟料冷卻機和各種磨機等收塵系統（或除塵系統）；也可適用于煤磨收塵，但要增設防燃防爆措施，除塵器結構也要相應改變。還可適用于含塵濃度特高氣體的收塵，如帶o-sepa選粉機的粉磨系統，其氣體含塵濃度高達1000g/m3(標)以上，可不設置作預收塵用的旋風除塵器。對于我國北方嚴寒地區，本除塵器在增加加熱保溫裝置后出能適用。

      二、氣箱式脈沖布袋除塵器的結構和工作原理

     1、結構

      PPC氣箱式脈沖布袋除塵器這是一種分室結構拼裝式，由室頂電磁脈沖閥對各室濾袋輪流進行分室停風氣箱脈沖清類（即所謂離線清灰）的袋式除塵器。它與一般噴吹式脈沖袋式除塵器的清灰不同，噴吹脈沖清灰是在同一個過濾室內只對其中各排濾袋逐排進行噴吹清灰（即所謂在線清灰），而其它排濾袋仍進行過濾，即清灰與過濾同時在一室中混合進行，清下的粉塵二次飛揚，有部分會被相鄰除塵濾袋收去，不利于含塵濃度較大的氣體過濾。PPC型分室氣箱脈沖是在一個室內關閥停止過濾情況下進行的，而且不停機更換一個室的濾袋。

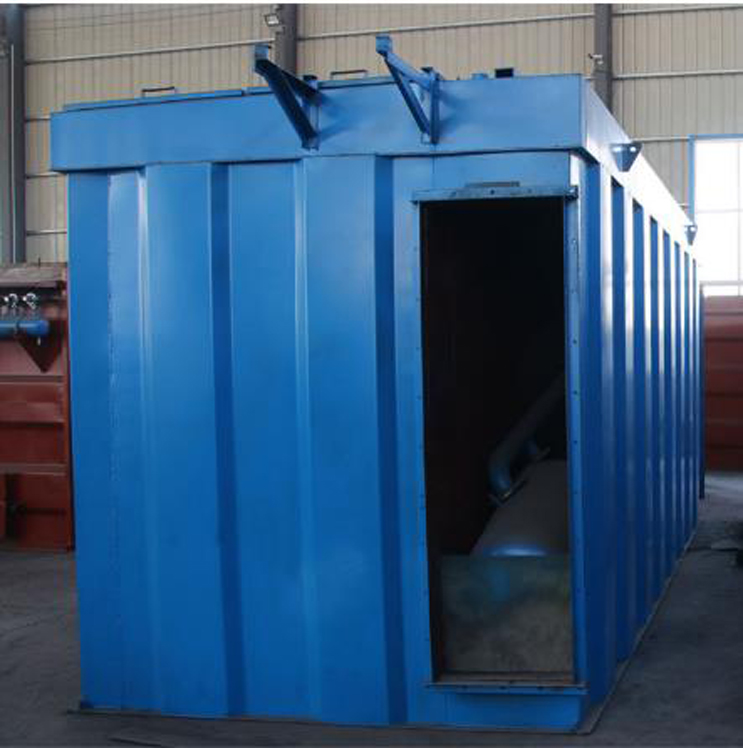

PPC氣箱式脈沖布袋除塵器外觀圖（附圖二）

      本除塵器按不同袋數分為A、B、C、D四個系列，每系列又按不同分室數分為多種規格，共33種。由以下各個部分所組成。

    （1）殼體部分：包括清潔室（或稱氣體凈化箱、氣箱）、過濾室、分室隔板、檢修門及殼體結構。清潔室內設有提升閥與花板、噴吹短管、過濾室內設有濾袋及其骨架。

    （2）灰斗及卸灰機構：有灰斗和按不同系列、不同的進口粉塵濃度，分別設置的螺旋輸送機、空氣輸送斜槽和剛性葉輪給料機（即卸料閥）。

    （3）進出風箱體：包括進出風管路及中隔板。單排（或稱單列）結構布置在殼體一側，雙排（或稱雙列）結構布置在殼體中間。A系列較小無箱體，進出風管路分別接于灰斗與清潔室上。

    （4）脈沖清灰裝置：包括脈沖閥、氣包、提升閥用氣缸及其電磁閥等。

    （5）壓縮空氣管路及其減壓裝置、油水分離器、油霧器等。

    （6）氣箱式脈沖布袋除塵器設置支柱及立式籠梯、欄桿防護裝置，方便維修工作人員的檢修。
