150000風量切割濾筒除塵器內部結構及工藝流程圖

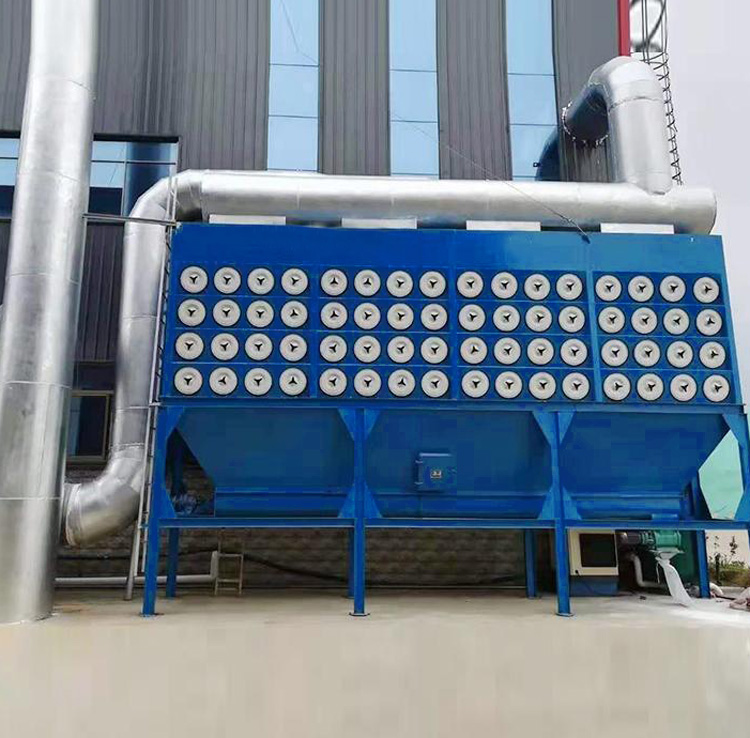

     邢臺某金屬制造公司切割車間生產切割區域，根據現場工況，由本公司設計安裝有150000風量濾筒除塵器移動吸塵罩及除塵系統。實恒環保根據切割車間的總體的工藝布置、工廠設計形式以及粉塵性質、濃度等工況參數來進行設計的，下面為大家介紹 150000風量切割濾筒除塵器內部結構及工藝流程圖：

     一、150000風量切割濾筒除塵器內部結構組成：

     1）除塵器箱體：主要包括有：袋室、凈氣室、孔板、濾筒、濾筒固定、檢修門等，箱體的設計耐壓考慮為不小于6000pa。
     2）出風系統：主要包括有：風機、風機配用電機。
     3）噴吹系統：主要包括有：噴吹管、氣包、脈沖閥。

     二、切割車間150000風量濾筒除塵器工藝流程：
     切割焊接煙塵 → 頂部吸塵罩 → 電動調風閥 → 吸塵管路 → 濾筒除塵器 → 主風機 → 煙筒 → 達標排放
     工藝流程解析：

     切割焊接煙塵先要進入頂部吸塵罩內，在除塵器的動力操作系統驅動下，工業切割產生的含塵氣流先通過入口，進入到濾筒除塵器的內部，首先通過氣流均布板的作用被均勻的通過濾筒，大顆粒粉塵的顆粒由于受到重力作用下而會直接沉降到集灰槽內，被遺留下的細小粉塵顆粒物，則會隨后均勻的被吸附在除塵濾筒的表面之上，隨著時間的持續推移，產生煙塵也會使得越積越多，這樣通過除塵系統中脈沖控制儀，設定合適的間隔時間，則可定期對除塵濾筒進行脈沖清灰，進而大大保證了濾筒除塵器的穩定運行狀態。

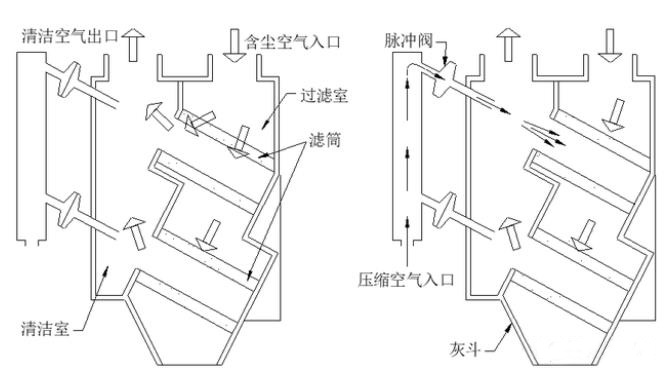

150000風量切割濾筒除塵器工藝原理圖
