分室脈沖布袋除塵器的結構及工作原理

分室脈沖布袋除塵器一般應用于大型離線式布袋除塵器（見附圖），分室脈沖噴吹清灰這種清灰方法施加于粉塵層的清灰動能是很高的，它是一種外濾清灰的典型除塵方式。脈沖布袋除塵器構造圖結構部分是由本體、收塵、過濾系統、噴吹清灰、卸灰系統、保護及控制、檢測系統、電控系統所組成的。離線式清灰力動能很強，在除塵布袋紗線內部所附著的粉塵殘留量也比較少，使用的除塵布袋在脈沖噴吹作用下除塵濾袋在瞬間變形很大，所產生的應力也很大，因此須用抗張力很強的布袋濾料。在清灰時，離線除塵器電磁閥打開脈沖閥，壓縮空氣經噴口噴向濾袋，與其引射的周圍氣體一起射入濾袋內部，所引發濾袋的全面抖動并且形成由里向外的反吹力氣流的作用，因而清除附著在濾袋外表面的粉塵，從而達到有效清灰的目的。

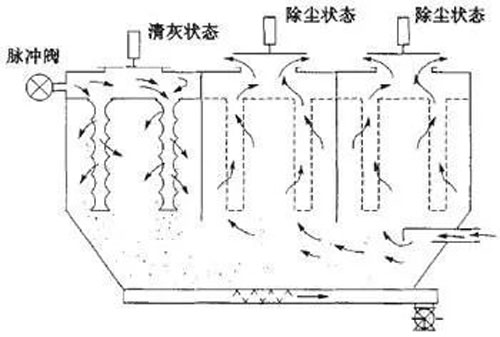

離線布袋除塵器工作原理（附圖）

    分室脈沖布袋除塵器的過濾凈氣室除塵布袋與骨架經常摩擦，因而一定要使用耐磨除塵濾袋，也可以使用織物除塵布袋。除塵濾袋采用壓縮空氣進行噴吹清灰，其清灰機構由氣包、噴吹管和電磁脈沖控制閥等部件組成的。過濾凈氣室內每排濾袋的出口頂部均裝配有一根噴吹管，在噴吹管下側正對濾袋中心設有噴吹口，在每根噴吹管上均設有一個脈沖閥并與壓縮空氣氣包相通。更多離線分室脈沖布袋除塵器產品知識，請打開本公司網站網址：http://www.syqfk.cn
