布袋除塵器原理結構圖廠家展現

布袋除塵器在十九世紀晚期就已經開端應用了，發展到今日技術在不斷的前進，目前被廣泛應用的有氣動脈沖操控、無觸點電動脈沖操控和機械脈沖操控的袋式除塵器。布袋除塵器的內部結構一般都設置有外殼，將濾袋和清灰機構等許多部件都裝置在外殼內，布袋除塵器外殼一般被分為兩個除塵器除塵結構部分：其間一部分便是集塵室，集塵室外裝有進氣口，該部位是含塵氣體進入的當地，同時也是凈化后的氣體排出的部位。而另一部分便是凈氣室，內部結構裝有排氣口，在除塵器殼體上設置有人孔或許手孔，以便于日常檢查和設備修理使用。

布袋除塵器的作業原理見布袋除塵器工作原理圖（附圖）：工業產出含塵氣體便是在引風機吸引力的效果下而進入灰斗中，通過導流板后被均勻分配到各條濾袋上。廢氣粉塵則被阻攔在濾袋的外外表，廢氣氣體則穿過濾袋，通過凈氣室過濾后外排。布袋除塵器捕集在濾袋外外表上的粉塵，則會導致濾袋透氣性的削減，使布袋除塵器的阻力在不斷增加，在比及阻力到達設定植（差壓操控）或許是過濾的時刻而到達設定值（時刻操控）時，一般處于封閉狀況的脈沖閥則會在脈沖噴吹操控儀，PLC脈沖噴吹操控下翻開極時間短的一段時刻（0.1s左右），高壓氣體瞬間從氣包進入噴吹管，并高速從噴吹孔噴出。

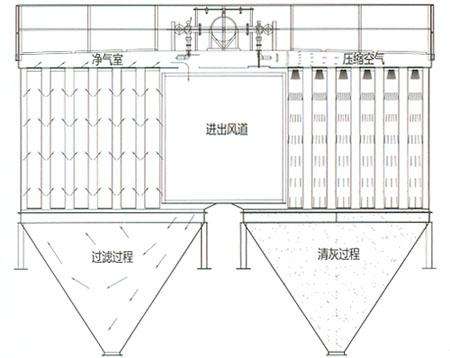

布袋除塵器工作原理圖（附圖）

脈沖裝置發生高速氣流會噴入濾袋，并且還會發生數倍于噴發氣體的二次引流。在噴發氣流與二次引流的一起效果下，使得濾袋內側的壓力就會敏捷升高，除塵濾袋就由原先內凹的形狀變成外凸的形狀，并在變形量到達必定值時會發生一個很大的反向加速度，而吸附在濾袋上的粉塵則是首要在這反向加速度效果下，而脫離濾袋外表，并且落入灰斗中，致使除塵器的阻力隨之下降。將顆粒粉塵從濾袋外表鏟除的進程則被稱為清灰進程。清灰作業便是按程序是一排一排進行的。脈沖閥噴吹每動作一次，則一排濾袋就會得到清灰。脈沖閥便是按照設定的時刻間隔與次序順次動作的，直到完成一個清灰循環進程，那么整臺除塵器就完成了一個清灰周期。
