實恒PP板材質臥式噴淋塔內部結構介紹（附圖說明）：

一、臥式噴淋塔的優勢及用途：

PP板高濃度臥式酸霧凈化塔（外觀圖見附圖一）是PP噴淋塔廢氣處理設備之一，它具有阻力小、能耗省、噪音低、處理效率高，能處理氯化氫氣體（HCL）、氟化氫氣體（HF）、氨氣（NH3）、硫酸霧（H2SO4）、鉻酸霧（CrO3）、堿蒸氣（NaOH）、l化氫氣體（H2S）等氣體的新型高效凈化塔，它還具有凈化效率高、結構緊湊、占地面積小、耐腐蝕、耐老化性能好，重量輕的特點。它特別適用于處理排放一定濃度的腐蝕性酸霧氣體，其主要用途應用于化工、電子、醫院、學院、研究中心等場所。

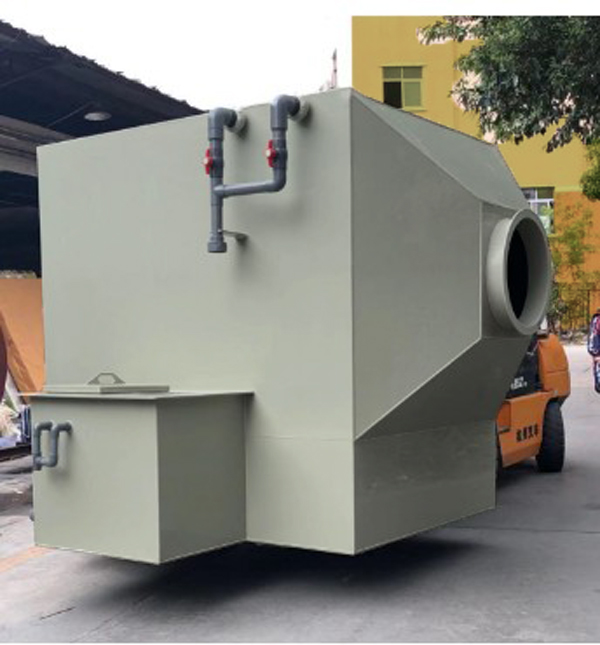

PP板材質臥式噴淋塔結構外觀圖（附圖一）

二、PP臥式噴淋塔的結構（內部結構圖見附圖二）：

PP臥式酸霧凈化塔為方型或圓筒型結構形式，全塔結構主要由三部份組成，即貯液、進氣、噴淋、脫水和出氣幾個部分，其中耐酸水泵裝置在噴淋塔外側，與噴淋塔進、出口管道相連接，塑料球分別裝在噴淋內。酸霧凈化塔為PP板材質一體制作成型，具有結構緊湊，耐腐蝕，耐高溫，外表光滑的特點。其中1、除水部份：塑料制隔離式產生水氣分離；2、噴水部分：高壓噴水產生霧狀，分上下兩段擴大接觸處理提高功能；3、填充物：呈海膽型或皇冠型，PP 質一體成型；4、循環水槽設置有防溢水口，設有50mm 水位溢水排放管；5、觀察窗：5mm厚透明壓克力板制；6、自動加水裝置：浮球液面自動控制式；7、加藥泵：采用22 L/H 耐酸堿定量泵。

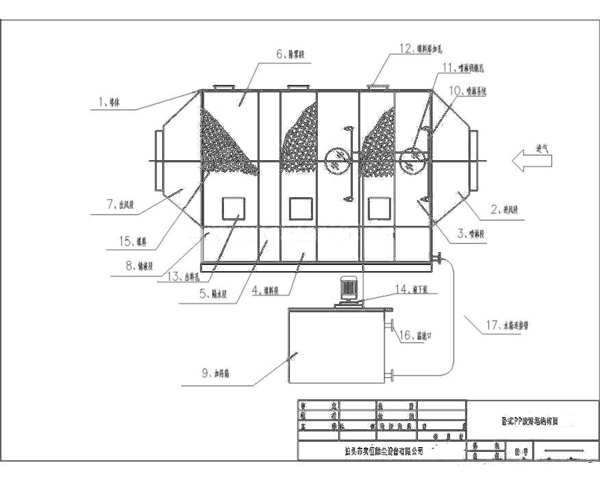

PP板材質臥式噴淋塔內部結構圖（附圖二）
