脈沖袋式除塵器電磁閥的工作原理

    脈沖除塵器的類型主要有脈沖布袋除塵器和脈沖濾筒除塵器兩種，這兩種除塵設備的清灰都是靠脈沖噴吹裝置來控制完成的，有一個零部件叫電磁脈沖閥（以下簡稱電磁閥）在噴吹清灰裝置中起著關鍵性的作用，下面就介紹一下脈沖袋式除塵器電磁閥的工作原理：

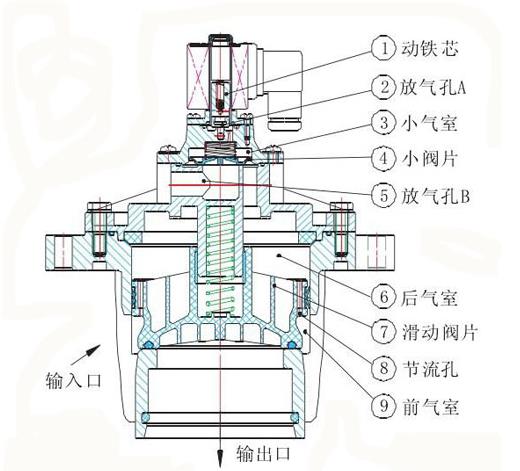

電磁脈沖閥結構圖

 由上圖電磁閥的結構圖可以看出，電磁脈沖閥是由勵磁線圈以及磁鋼所組成的先導閥，其主閥本體是采用特種橡膠膜片結構，它的結構主要是由脈沖線圈、閥芯、永磁鐵、行程彈簧、閥盤和閥體等組成。脈沖電磁閥工作原理主要是利用電器的脈沖自動轉化為機械的脈動并使得脈動氣體的強大能量轉變成動量并且在短時間內釋放產生巨大沖力作用，其工作中主要是通過導線將電磁閥體內的線圈輸入為正向脈沖信號，此時線圈則會產生工作磁通，致使使動芯相互吸合并打開閥門。

當停止向正向脈沖輸入信號時，動芯就得到釋放，此時動芯便會在彈簧力的作用下又回復到初始的狀態，自動關閉閥門。另外有自保持型的，脈沖電磁閥工作原理停止輸入正向脈沖或斷電后也能保持，當需要輸入負向脈沖信號時才能復位，采用plc控制使其脈沖的間隔一般應根據額定氣體壓力恢復時間來確定的。
