鑄造廠中頻電爐布袋除塵器安裝圖：

在鑄造廠行業領域中，中頻電爐布袋除塵器是國內處理電爐煙塵時，經常采用的除塵設備，采用的理由就是由于電爐工作時產生的煙塵，該煙氣粉塵具有細且粘的特點，為了保證袋式除塵器能夠在適當的阻力水平下的正常工作，我們要求電爐除塵器必須具有較強的清灰能力，因此電爐設備除塵就選用了DMC脈沖袋式除塵器。該除塵設備已經在電爐煉鋼、高爐噴煤、燒結、耐火、碳黑、水泥等行業中，得到廣泛應用并取得了良好效果。脈沖袋式除塵器其主要特點為清灰能力效率高、過濾粉塵負荷高、除塵布袋長度長、占地面積小、噴吹壓力低、維修工作量小、更換和安裝濾袋方便，而且與此同時，相比在相同的處理風量下與反吹風類袋式除塵器相比，在投資、運行電耗、占地面積、設備重量等方面都有顯著降低。

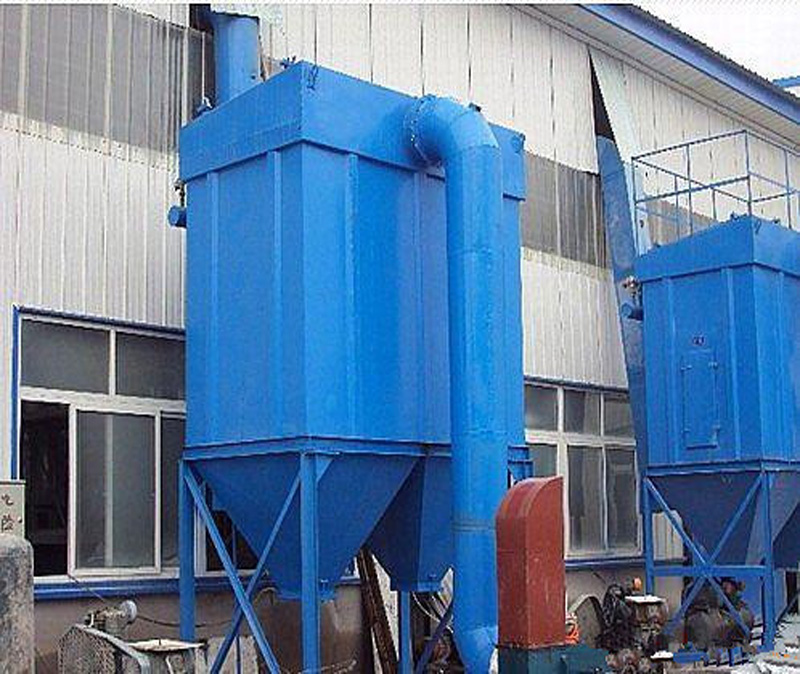

鑄造廠中頻爐布袋除塵器安裝圖（附圖一）

在實踐應用中可知，電爐布袋除塵器具有壓縮空氣清灰、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。伴隨著我國環保法規的修訂并提高，大家對環保與降低運行成本的意識也進一步增強了，DMC型脈沖布袋除塵器經過應用與推廣，已成為煙氣粉塵除塵的優選設備。

實恒環保公司DMC型電爐布袋除塵器結構，共有五大系統組成：

1、 吸塵罩：可采用不銹鋼材質旋轉型式

2、 管道

3、 主除塵設備：選用DMC型脈沖布袋除塵器

4、 風機、電機

一，電爐布袋除塵器的系統設置

1、除塵器設備：該設備由上箱體、中箱體、灰斗組件、檢修門、支架等組成。對于除塵設備本體，我們在設計上以較不利的荷載組合進行強度設計，采用Q235A板材制作。

2、收塵、過濾系統裝置：該裝置主要由除塵器布袋、除塵器骨架、花板組件、進風分配四大系統組成。

3、噴吹清灰、卸灰系統裝置：該裝置主要由輸氣管路、電磁脈沖閥、噴吹管組件及手動插板閥等組成。

4、除塵布袋：采用φ133X2500mm標準規格，材質采用氟美斯針刺氈材質。

5、電爐布袋除塵器均采用外濾式型式，布袋除塵器的除塵布袋利用彈簧漲圈與花板可靠聯接，有效形成了干凈空氣與含塵氣體的分離。

6、在清灰作業時，由控制裝置脈沖控制儀發出脈沖信號給于電磁脈沖閥，再通過噴吹管噴出壓縮空氣，使得除塵布袋徑向變形抖落灰塵。

7、電爐布袋除塵器得頂部設有檢修門，用于檢修和換袋（除塵器的維、檢修、換袋工作僅需在機外就可執行，不必進入除塵器內部）。

8、電爐布袋除塵器由于配置有進風分配系統及濾袋固定框，這樣有效地使進入除塵器的含塵氣體被均勻地分布到每個濾袋，濾袋固定框的使用，有效地防止了清灰過程中濾袋間的碰撞和磨擦，特別有利于濾袋使用壽命的延長。

9、電爐布袋除塵器控制系統采用手動與自動兩種控制方式。

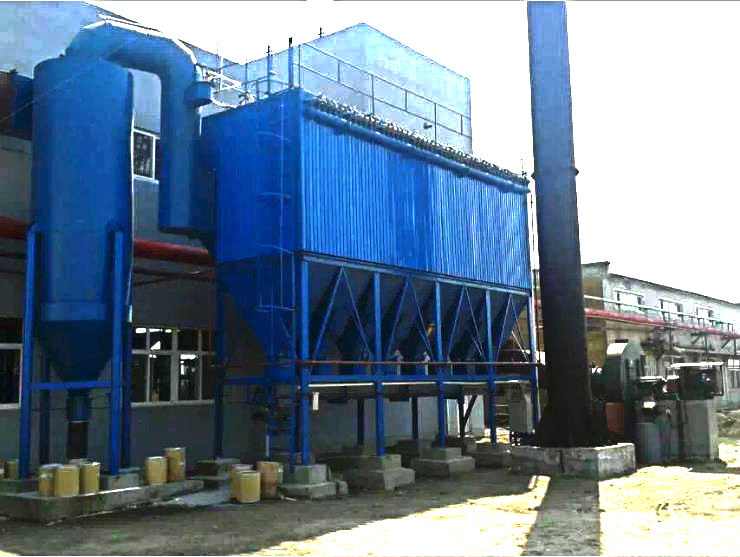

鑄造廠中頻爐除塵器安裝圖（附圖二）
