鍋爐除塵器的內部結構以及工作原理

前面給大家講到過，鍋爐除塵器分為鍋爐布袋除塵器、鍋爐靜電除塵器和濕式鍋爐除塵器等類型，鍋爐布袋除塵器是一種干式煙氣除塵設備，今天由實恒小編為大家講述鍋爐布袋除塵器的內部結構及工作原理：

一、鍋爐布袋除塵器的內部結構

實恒環保公司多年來一直致力于生產鍋爐除塵器十余年時光，本公司生產鍋爐布袋除塵器的內部結構由除塵器箱體、布袋、骨架、脈沖閥、氣缸、PLC控制柜、卸灰閥、噴吹組合等等組成。

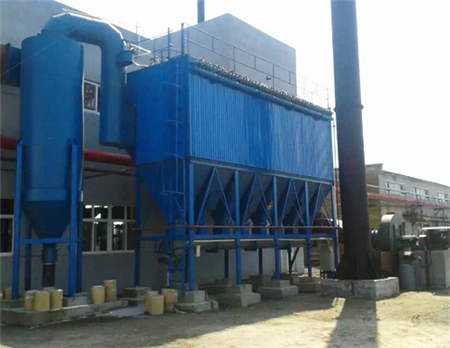

鍋爐除塵器安裝圖（附圖）

二、鍋爐布袋除塵器的工作原理

當鍋爐發生的煙氣進入布袋除塵器后，被吸附在濾袋外壁的粉塵，則會跟著時刻的增加會越積越厚，但布袋除塵器阻力也會逐步上升，一同處理的氣體量不斷削減，為了保證除塵器阻力穩定在合理范圍內，這就需求根除吸附在濾袋外壁的積灰。其清灰過程便是由脈沖操控儀依照次序?qū)Ω鱾€(gè)電磁脈沖閥所宣告的指令，然后順次翻開閥門，依照次序向各組布袋噴吹壓縮空氣，氣包內壓縮空氣經由噴吹管的孔眼穿過文氏管進入濾袋（稱為一次風），而當噴吹的高速氣流經過文氏管——引射器的一剎那，數倍于一次的周圍空氣被誘導一同進入布袋內（稱二次風），由于一、二次風構成一股與過濾氣流相反的強有力逆向氣流射入布袋內，使濾袋在一會兒急劇從縮短——脹大——縮短，以及氣流的反向效果，隨將吸附在濾袋外壁粉塵根除下來。由于清灰時向袋內噴吹高壓空氣是若干組濾袋間順次進行的，并不堵截需求處理的含塵空氣，所以在清灰過程中，除塵器的壓力損失和被處理的含塵空氣量都幾乎不變。
