脈沖布袋除塵器構造圖圖文詳解

脈沖布袋除塵器是一種常用的袋式除塵器之一，想了解脈沖布袋除塵器就要先了解其工作原理和構造圖，其結構原理并不復雜，脈沖布袋除塵器結構主要是由過濾室、濾袋、凈氣室、卸灰閥、脈沖噴吹裝置、電控箱等部分組成的，除塵器箱體是全部采用焊接結構，其檢修門均使用泡沫橡膠條做密封處理，并且保證除塵器的嚴密和不漏風。

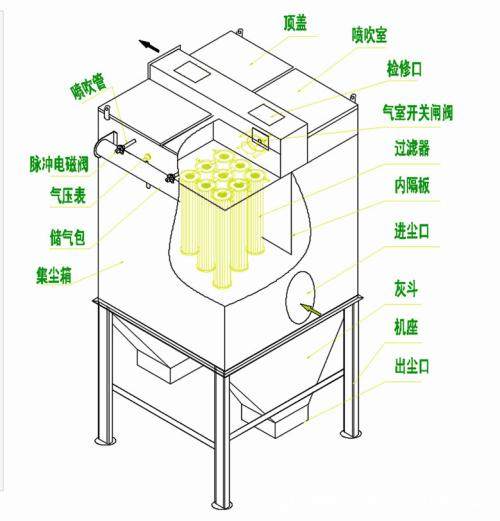

脈沖布袋除塵器構造圖（附圖一）

脈沖布袋除塵器的工作原理：

煙氣含塵氣體從袋式除塵器的進口引入后，是通過除塵器煙氣分配裝置均勻的被分配進入凈氣室濾袋，而當含塵氣體穿透過濾袋時，含氣粉塵則會被吸附在布袋外側，而經凈化后的氣體則從濾袋內側排出。當被吸附在布袋濾料上的粉塵達到一定厚度時，電磁脈沖閥則會自動開啟，脈沖噴吹空氣從濾袋出口處的文氏管噴嘴自上而下，與所體排出的相反方向吹入濾袋，將吸附在濾袋外表面的粉塵清落至下面的灰斗中，然后由排灰閥或螺旋輸送機將粉塵排出。由于裝設了文氏管噴嘴，可誘導數倍于噴吹空氣的凈化氣進入袋中，形成空氣波，使濾袋由袋口至底部產生急劇的膨脹和沖擊振動，從而形成很強的清灰作用。

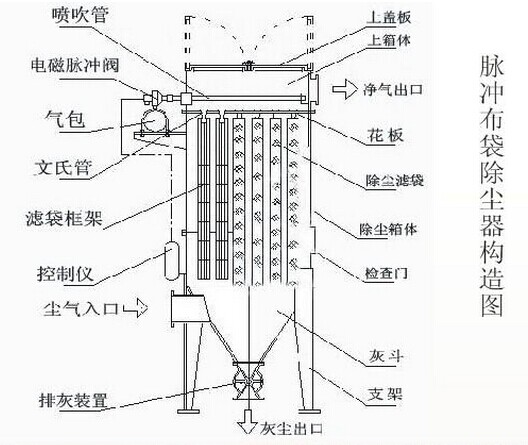

脈沖布袋除塵器構造圖（附圖二）

除塵器濾袋是采用壓縮空氣進行噴吹清灰的，清灰結構裝置是由氣包、噴吹管和電磁脈沖控制閥等結構組成。在過濾凈氣室內每排濾袋出口頂部均裝配有一根噴吹管，在噴吹管下側正對濾袋中心處設有噴吹口，在每根噴吹管上均設有一個脈沖閥，并且與壓縮空氣氣包相連通。在清灰時，電磁閥脈沖閥自動打開，此時壓縮空氣經脈沖閥噴口噴向濾袋，則與其引射連同周圍氣體一起被射入濾袋內部，因此會引發濾袋的全面抖動，并會形成由里向外的反吹氣流的作用，清灰裝置清除附著在濾袋外表面的粉塵，以進而達到有效清灰的目的和作用。
