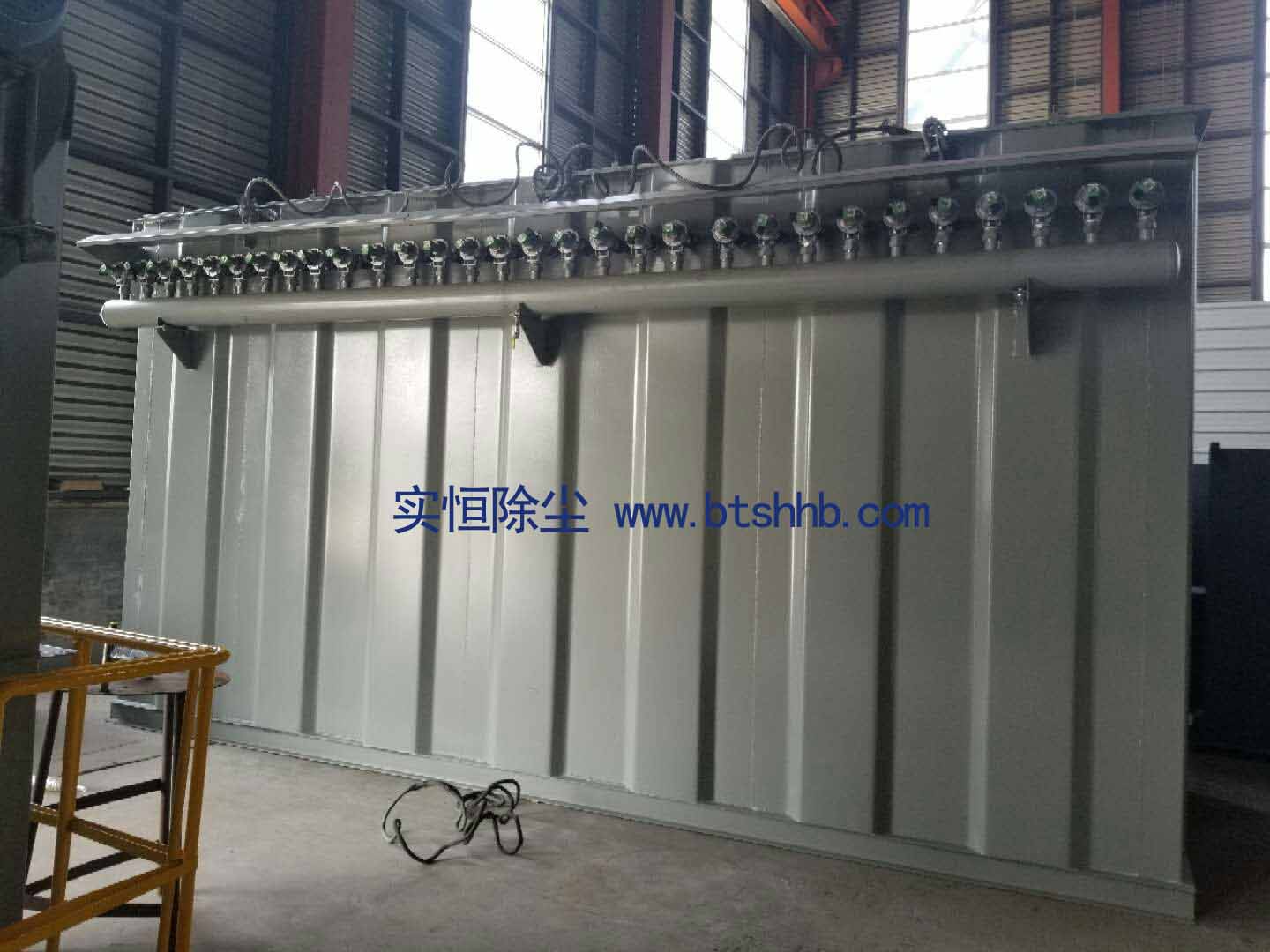

一、脈沖袋式除塵器產品概述：

 MC-Ⅱ型脈沖布袋除塵器是在MC-Ⅰ型的基礎上進行了改善，改善后的MC—Ⅱ型脈沖袋式除塵器依然保留了MC—Ⅰ型凈化氣體效率高、處理氣體才能大，功能穩定、操作便利、使用壽數長、維修 工作量小等優點，并且從結構上和脈沖閥上都進行了改革創新，然后處理了露天安放和壓縮空氣源壓力低的問題。該除塵器用處廣泛，廣泛應用于礦山、冶金、機械制造、化工制品、水泥建 材、糧食加工等工礦企業的通風除塵，在改善環境避免大氣污染方面具有良好的作用。MC-Ⅱ型脈沖袋式除塵器作了如下改善：

1、選用QMF-20P型脈沖閥，使脈沖布袋除塵器操控系統及濾袋等壽數延伸一倍以上，用氣源壓力0.4Mpa時相當QMF-100型脈沖閥0.5Mpa的效率，提高了除塵器使用功能，減少了維修工作量。

2、改善了除塵器蓋板結構及濾袋固定辦法，使設備維修更為便利，愈加進一步改善了維修工人勞動條件。

3、除塵器噴吹裝置增加了保護罩和蓋板，整機結構的改善使除塵器可露天安防設置。

4、結構規劃選用上下兩種進風口，規劃人員可根據需要選用。

5、配有裝配式檢修平臺。（除塵器本體不包含檢修平臺，訂購時提早說明。）

二、結構及工作原理

（一）結構：MC-Ⅱ型脈沖布袋除塵器由上、中、下箱體、排灰系統及噴吹清灰系統五部分組成。上箱體包含出風口和可掀起的蓋板；中箱體內有多孔板、濾袋框架、濾袋及文氏管；下箱體由灰斗、進風口及檢查門組 成；噴吹系統包含操控儀表、操控閥、脈沖閥噴吹管和氣包。

    （二）脈沖袋式除塵器工作原理：含塵氣體由進風口進入中、下箱體，經過濾袋過濾后的凈化氣體經文氏管進入上箱體排出。隨著過濾時間增加而積附在濾袋上的粉塵越來越多，增加濾袋阻力，致使處理風量 逐漸減少。為正常工作，要操控阻力在一定規模（1200~1500Pa），有必要對濾袋進行清灰，清灰時由脈沖操控儀按次序觸發各操控閥開啟脈沖閥，氣包內的壓縮空氣瞬時地經脈沖閥至噴吹管的 各孔噴出，再經文氏管進入濾袋，濾袋瞬間急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋得到再生。被清掉的粉塵落入灰斗，經排灰閥排出。如此使積附在濾袋上的粉塵周期地脈沖噴吹清 灰，使清灰氣體正常經過，確保除塵系統運行。
